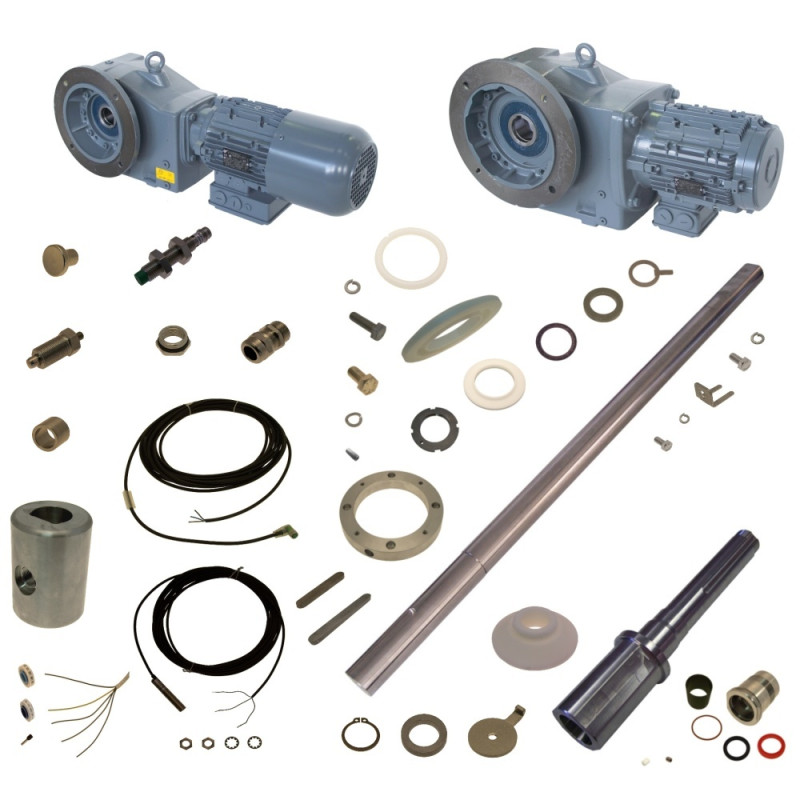

Mischsystem Assembly - MGR 900

Type: 107988
Ships from: FOB Brampton Canada
U/M: Each
Stock: On Order
CM: 2603

Note: Shipping to be determind.

* Mischsystem Assembly MGR 900:

CM Machine Services Ltd. Product Information

To make Purchase Call 905-793-3994 or Email sales@cmmachineservices.net Prices are subject to change without notice.

Mischsystem Assembly - MGR 900

Type: 107988
Location: FOB Brampton Canada
U/M: Each
Stock: On Order
CM Product Code: 2603

Note: Shipping to be determind.

* Mischsystem Assembly MGR 900:
--108191 Antriebswelle
--108087 Flansch
--F25281 Radial-Wellendichtring
--108083 Flansch
--108088 Ring
--108082 Schaltfahne
--108081 Mutter
--F25432 Gewindestift
--108066 Flansch
--F24015 Federring
--F23697 Sechskantschraube
--F20230 Sechskantschraube
--F20210 Federring
--108079 Welle
--F25489 Sicherungsring
--107987 Ring
--108090 Schaltfahne
--F26379 Spring lock washer
--F22138 Sechskantschraube
--108159 Winkel
--F21260 Federring
--F22449 Sechskantschraube
--108084 Flansch
--108086 Buchse
--108143 Buchse
--F445613 Rastbolzen
--F245615 Pilzknopf
--F24721 Paßfeder
--108193 Paßfeder
--108340 Dichtung
--108015 Getriebemotor
--108016 Getriebemotor + Bremse
--104154 Reduzierung
--104152 Kabelverschraubung
--107817 Initiator
--108257 Kabel zu Initiator
--108278 Kabel für Bremsgleichrichter
--F27081 Initiator

Mischsystem Assembly

Pos. No.	Part No.	Description	Add. Info	Required
1	108191	Antriebswelle	Ø 110 x 552	1
2	108087	Flansch	Ø 110 x Ø 70 x 10	1
3	F25281	Radial-Wellendichtring	Ø 70 x Ø 90 x 7	3
4	108083	Flansch	Ø 200 x Ø 110 x 20	1
5	108088	Ring	Ø 90 x Ø 60,2 x 10	1
6	108082	Schaltfahne	Ø 70 x Ø 50,2 x 5 x 31,1	1
7	108081	Mutter	Ø 90 x Ø 58 x 8	2
8	F25432	Gewindestift	DIN914 M 6 x 10	1
9	108066	Flansch	Ø 250 x Ø 180 x 30	1
10	F24015	Federring	DIN127 B 16	4
11	F23697	Sechskantschraube	DIN933 M16 x 35	4
12	F20230	Sechskantschraube	DIN933 M12 x 40	8
13	F20210	Federring	DIN127 A 12	4
14	108079	Welle	Ø 40 x 883	1
15	F25489	Sicherungsring	DIN471 Ø 40 x 1,75	1
16	107987	Ring	Ø 60 x Ø 40,1 x 10	1
17	108090	Schaltfahne	Ø 55 x Ø 10 x 29,6 x 5	1
18	F26379	Spring lock washer	DIN127 B 10	1
19	F22138	Sechskantschraube	DIN933 M10 x 25	1
20	108159	Winkel	28,8 x 22,5 x 21,6 x 2	1
21	F21260	Federring	DIN127 B 8	1
22	F22449	Sechskantschraube	DIN933 M 8 x 20	1
23	108084	Flansch	Ø 125 x Ø 40 x 30	1
24	108086	Buchse	Ø 80 x Ø 35,2 x 95	1
25	108143	Buchse	Ø 21 x Ø 28 x 22	1
26	F445613	Rastbolzen	GN 617-10-G-NI	1
27	F245615	Pilzknopf	K3025 308 M8 VA	1
28	F24721	Paßfeder	A 12 x 8 x 80	1
29	108193	Paßfeder	AB 18 x 11 x 160	1
30	108340	Dichtung	Ø 152 x Ø 120 x Ø 16	1
31	108015	Getriebemotor	SK9042.1AF-112M/4 TF OL/H	1
32	108016	Getriebemotor + Bremse	SK9022.1AF-90S/4 BRE10 RG TF	1
33	104154	Reduzierung	MS-Reduktion M25/M20x1,5	2
34	104152	Kabelverschraubung	PERFECT-KV-EMV M20x1,5	2
35	107817	Initiator	IFRM 08P13G1/S35L	1
36	108257	Kabel zu Initiator	PVC-OB 3 x 0,25mm²	1
37	108278	Kabel für Bremsgleichrichter	MGR 400/900	1
38	F27081	Initiator	KIN-M12PS/004 KL6	1
