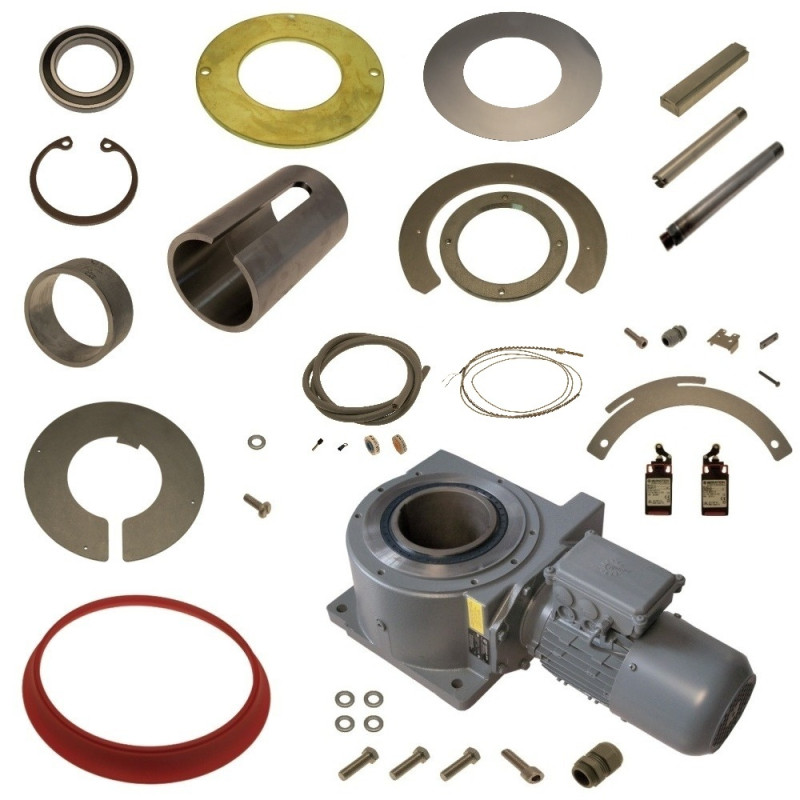

Trommelschwenkung Assembly MGR 400 No. 12 and higher

Type: 107963
Ships from: FOB Brampton Canada
U/M: Each
Stock: On Order
CM: 2508

* Trommelschwenkung Assembly MGR 400 No. 12 and higher:

CM Machine Services Ltd. Product Information

To make Purchase Call 905-793-3994 or Email sales@cmmachineservices.net Prices are subject to change without notice.

Trommelschwenkung Assembly MGR 400 No. 12 and higher

Type: 107963
Location: FOB Brampton Canada
U/M: Each
Stock: On Order
CM Product Code: 2508

* Trommelschwenkung Assembly MGR 400 No. 12 and higher:
--107825 Rillenkugellager
--107824 Sicherungsring
--107916 Buchse
--107823 Ring
--108717 Ring
--107957 Ring
--107955 Buchse
--107956 Paßfeder
--107953 Scheibe
--107954 Mutter
--108129 Schaltscheibe
--F20570 U-Scheibe
--F28952 Zylinderschraube
--107915 Rohr
--108176 Vakuumrohr
--107822 Abstreifer
--101124 Gear motor
--F243083 Aufnahme
--F28873 Disc
--F22141 Zylinderschraube
--F243084 Abdeckung
--F27070 Blech
--F25987 Zylinderschraube
--108294 Kabel für Behälterschwenken
--F27332 Litz 1.5mm²
--108268 Kabel für Grenztaster B1
--108269 Kabel für Grenztaster B2
--108295 Kabel für Bremsgleichrichter
--F27630 Widerstandsthermometer 300/600

Trommelschwenkung Assembly

Pos. No.	Part No.	Description	Add. Info	Required
1	107825	Rillenkugellager	6022 2RS R	2
2	107824	Sicherungsring	DIN472 Ø 170 x 4	2
3	107916	Buchse	Ø 111 x Ø 125 x 54	1
4	107823	Ring	Ø 133 x Ø 242 x 5	1
5	108717	Ring	Ø 133 x Ø 242 x 2	1
6	107957	Ring	Ø 111 x Ø 145 x 12	1
7	107955	Buchse	Ø 110 x Ø 128 x 200	1
8	107956	Paßfeder	28 x 21 x 145	1
9	107953	Scheibe	Ø 110,2 x Ø 210 x 3	1
10	107954	Mutter	M110 x 1,5 x Ø 150 x 10	1
11	108129	Schaltscheibe	Ø 170 x Ø 232 x 5	1
12	F20570	U-Scheibe	DIN125 A 4,3	6
13	F28952	Zylinderschraube	DIN84 M 4 x 12	3
14	107915	Rohr	Ø 14 x 2,5 x 120	1
15	108176	Vakuumrohr	MGR 400	1
16	107822	Abstreifer	Ø 330 x Ø 390 x 35	1
17	101124	Gear motor	MKR 150/220, MGR 400	1
18	F243083	Aufnahme	240,1 x 166,6 x 2,5	1
19	F28873	Disc	Ø 10,5 x 19 x 2	4
20	F22141	Zylinderschraube	DIN912 M10 x 25	2
21	F243084	Abdeckung	45 x 40 x 18,5 x 2,5	2
22	F27070	Blech	36 x 12 x 4	2
23	F25987	Zylinderschraube	DIN84 M 5 x 30	4
24	108294	Kabel für Behälterschwenken	MGR 400/900/1500	1
25	F27332	Litz 1.5mm²	H07V-K 1,5 mm² sw	0,14
26	108268	Kabel für Grenztaster B1	MGR 400/900	1
27	108269	Kabel für Grenztaster B2	MGR 400/900	1
28	108295	Kabel für Bremsgleichrichter	MGR 400/900	1
29	F27630	Widerstandsthermometer 300/600	PT 100 K9 D=8	1

CM Machine Services Ltd. | 55 Stafford Drive Unit "I" | Brampton, On L6W 1L3

PH: 905-793-3994 | Contact: sales@cmmachineservices.net

Description

Trommelschwenkung Assembly

Pos. No.	Part No.	Description	Add. Info	Required
1	107825	Rillenkugellager	6022 2RS R	2
2	107824	Sicherungsring	DIN472 Ø 170 x 4	2
3	107916	Buchse	Ø 111 x Ø 125 x 54	1
4	107823	Ring	Ø 133 x Ø 242 x 5	1
5	108717	Ring	Ø 133 x Ø 242 x 2	1
6	107957	Ring	Ø 111 x Ø 145 x 12	1
7	107955	Buchse	Ø 110 x Ø 128 x 200	1
8	107956	Paßfeder	28 x 21 x 145	1
9	107953	Scheibe	Ø 110,2 x Ø 210 x 3	1
10	107954	Mutter	M110 x 1,5 x Ø 150 x 10	1
11	108129	Schaltscheibe	Ø 170 x Ø 232 x 5	1
12	F20570	U-Scheibe	DIN125 A 4,3	6
13	F28952	Zylinderschraube	DIN84 M 4 x 12	3
14	107915	Rohr	Ø 14 x 2,5 x 120	1
15	108176	Vakuumrohr	MGR 400	1
16	107822	Abstreifer	Ø 330 x Ø 390 x 35	1
17	101124	Gear motor	MKR 150/220, MGR 400	1
18	F243083	Aufnahme	240,1 x 166,6 x 2,5	1
19	F28873	Disc	Ø 10,5 x 19 x 2	4
20	F22141	Zylinderschraube	DIN912 M10 x 25	2
21	F243084	Abdeckung	45 x 40 x 18,5 x 2,5	2
22	F27070	Blech	36 x 12 x 4	2
23	F25987	Zylinderschraube	DIN84 M 5 x 30	4
24	108294	Kabel für Behälterschwenken	MGR 400/900/1500	1
25	F27332	Litz 1.5mm²	H07V-K 1,5 mm² sw	0,14
26	108268	Kabel für Grenztaster B1	MGR 400/900	1
27	108269	Kabel für Grenztaster B2	MGR 400/900	1
28	108295	Kabel für Bremsgleichrichter	MGR 400/900	1
29	F27630	Widerstandsthermometer 300/600	PT 100 K9 D=8	1
