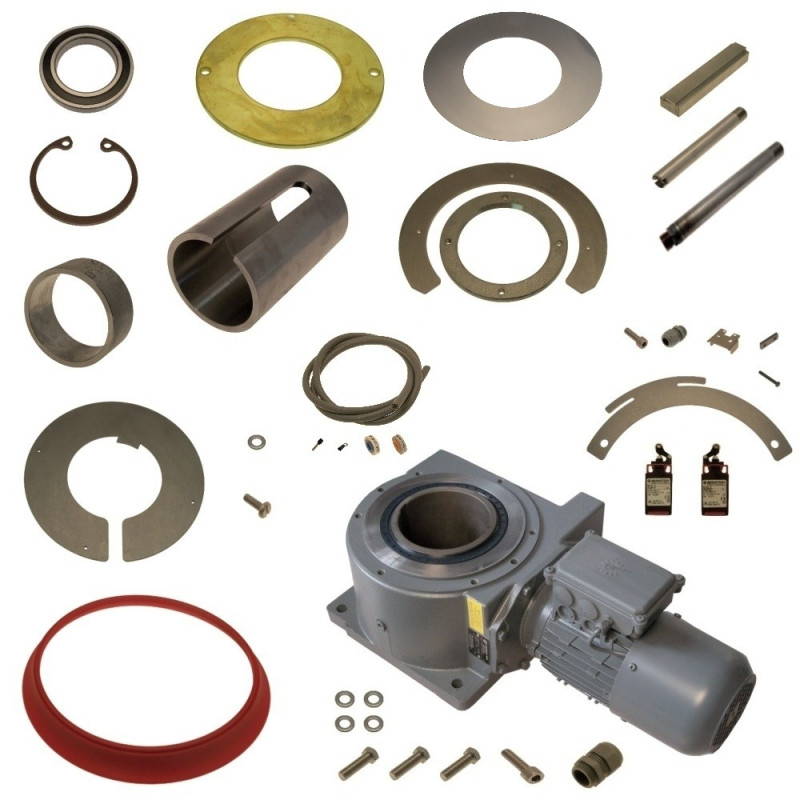

Trommelschwenkung Assembly MGR 400 No. 8 and higher

Type: 107963
Ships from: FOB Brampton Canada
U/M: Each
Stock: On Order
CM: 1490

* Trommelschwenkung Assembly MGR 400 No. 8 and higher:

CM Machine Services Ltd. Product Information

To make Purchase Call 905-793-3994 or Email [email protected] Prices are subject to change without notice.

Trommelschwenkung Assembly MGR 400 No. 8 and higher

Type: 107963
Location: FOB Brampton Canada
U/M: Each
Stock: On Order
CM Product Code: 1490

* Trommelschwenkung Assembly MGR 400 No. 8 and higher:
-- 107825 Rillenkugellager
-- 107824 Sicherungsring
-- 107916 Buchse
-- 107823 Ring
--107955 Buchse
--107956 Paßfeder
--108174 Drum swivelling
--107953 Scheibe
--107954 Mutter
-- 108129 Schaltscheibe
--F20570 U-Scheibe
-- F28952 Zylinderschraube
-- 107915 Rohr
-- 108176 Vakuumrohr
--107822 Abstreifer

Trommelschwenkung Assembly

Pos. No.	Part No.	Description	Add. Info	Required
1	107825	Rillenkugellager	6022 2RS R	2
2	107824	Sicherungsring	DIN472 Ø 170 x 4	2
3	107916	Buchse	Ø 111 x Ø 125 x 54	1
4	107823	Ring	Ø 133 x Ø 242 x 5	1
6	107955	Buchse	Ø 110 x Ø 128 x 200	1
7	107956	Paßfeder	28 x 21 x 145	1
8	108174	Drum swivelling	MKR 400	1
9	107953	Scheibe	Ø 110,2 x Ø 210 x 3	1
10	107954	Mutter	M110 x 1,5 x Ø 150 x 10	1
11	108129	Schaltscheibe	Ø 170 x Ø 232 x 5	1
12	F20570	U-Scheibe	DIN125 A 4,3	6
13	F28952	Zylinderschraube	DIN84 M 4 x 12	3
14	107915	Rohr	Ø 14 x 2,5 x 120	1
15	108176	Vakuumrohr	MGR 400	1
16	107822	Abstreifer	Ø 330 x Ø 390 x 35	1

CM Machine Services Ltd. | 55 Stafford Drive Unit "I" | Brampton, On L6W 1L3

PH: 905-793-3994 | Contact: [email protected]

Description

Trommelschwenkung Assembly

Pos. No.	Part No.	Description	Add. Info	Required
1	107825	Rillenkugellager	6022 2RS R	2
2	107824	Sicherungsring	DIN472 Ø 170 x 4	2
3	107916	Buchse	Ø 111 x Ø 125 x 54	1
4	107823	Ring	Ø 133 x Ø 242 x 5	1
6	107955	Buchse	Ø 110 x Ø 128 x 200	1
7	107956	Paßfeder	28 x 21 x 145	1
8	108174	Drum swivelling	MKR 400	1
9	107953	Scheibe	Ø 110,2 x Ø 210 x 3	1
10	107954	Mutter	M110 x 1,5 x Ø 150 x 10	1
11	108129	Schaltscheibe	Ø 170 x Ø 232 x 5	1
12	F20570	U-Scheibe	DIN125 A 4,3	6
13	F28952	Zylinderschraube	DIN84 M 4 x 12	3
14	107915	Rohr	Ø 14 x 2,5 x 120	1
15	108176	Vakuumrohr	MGR 400	1
16	107822	Abstreifer	Ø 330 x Ø 390 x 35	1
