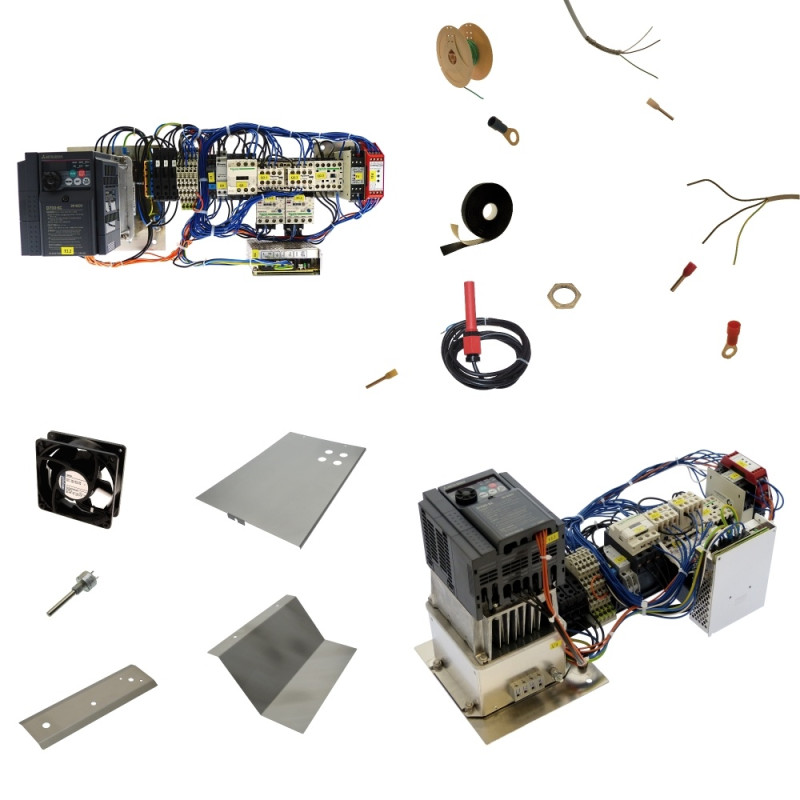

Schaltkasten Assembly IR17 Injector No. 235 and Higher
| Pos No. | Part No. | Description | Add Info | Required | |
 |
1 | 110286 | Montageplatte | IR 17 | 1 |
 |
2 | F27323 | Aderleitung 2,5 mm² | H07V-K 2,5 mm² gn/ge | 150 mm |
 |
3 | F27683 | Quetschkabelschuh | 630/6, blau, isoliert | 2 |
 |
4 | 110986 | Flanschplatte | 130 x 120 x 6 | 1 |
 |
5 | F23492 | Flachkopfschraube | DIN85 M 3 x 10 | 2 |
 |
6 | F20258 | U-Scheibe | DIN125 A 6,4 | 5 |
 |
7 | F26145 | Sechskantmutter | DIN934 M 6 | 4 |
 |
8 | F21688 | Senkschraube | DIN7991 M 5 x 10 | 4 |
 |
9 | F28952 | Zylinderschraube | DIN84 M 4 x 12 | 4 |
 |
10 | F28732 | Zahnscheibe | DIN6797-A ø 6,4 | 1 |
 |
11 | F24031 | Federring | DIN127 B 6 | 1 |
 |
12 | F20203 | Sechskantmutter | DIN934 M 6 | 1 |
 |
13 | F27066 | Sicherungsklemme schwarz | 6,4 x 32 mm | 3 |
 |
14 | 105013 | Sicherung 10,0 AT | 6,3 x 32 mm | 3 |
 |
15 | F27054 | Klemme - 2fach, blau | 4mm² | 1 |
 |
16 | F27021 | Abschlussplatte blau | FEM6.4A | 1 |
 |
17 | F20719 | Schutzleiterklemme - 2fach | 4mm² | 1 |
 |
18 | F28277 | Abschlussplatte grün | FEM 4AP V0 | 1 |
 |
19 | F28278 | Endklammer | BNK - BADL | 1 |
 |
20 | F27067 | Abschlussplatte schwarz | FEM 13U | 1 |
 |
21 | 107605 | Klemme - 3fach mit PE | 4mm² | 5 |
 |
22 | 109681 | Stufennippel | M 25 | 5 |
 |
23 | 109719 | Litzenkabelsatz | IR 17 | 1 |
 |
24 | F28956 | MagnetÜberwachungsZentrale | MÜZ 202/D24-FL | 1 |
 |
25 | F20741 | Magnetschalter | MAK 2626-2 | 1 |
 |
26 | F27789 | Aderendhülse | 0,25 mm² hellgelb | 4 |
 |
27 | F20300 | Sechskantmutter | PG 9 | 1 |
|
28 | F20741 | Magnetschalter | MAK 2626-2 | 1 |
|
29 | F27789 | Aderendhülse | 0,25 mm² hellgelb | 4 |
|
30 | F20300 | Sechskantmutter | PG 9 | 1 |
 |
31 | 112007 | Phasenfolgerelais | 70.61.8.400.0000 | 1 |
 |
32 | 106695 | Not-Halt-Sicherheitsrelais | SCR 4-W22-3.5-D | 1 |
 |
33 | F28667 | Leistungsschütz 24VDC | LC1 D18 BD | 1 |
 |
34 | F27091 | Leistungsschütz 24VDC | LP1 K0910 BD3 | 1 |
 |
35 | F20916 | Wendeschütz 24VDC | LP2 K0910 BD3 | 1 |
 |
36 | F22283 | Motorschutzrelais 1,8 - 2,6A | LR 2-K0308 | 2 |
 |
37 | 111353 | Netzteil 230VAC/24VDC | RS-75-24 | 1 |
 |
38 | 106925 | Hilfsschalterblock | LA1 KN22 | 2 |
 |
39 | F41539 | Relais | 2 We / 24 VDC / 6A | 1 |
 |
40 | 110963 | Netzfilter 8A | EPA NF-S-414605/1-8 | 1 |
 |
41 | 110587 | Programmierter FU | FR-D740-050 SC-EC | 1 |
 |
42 | F20700 | Kabel | Liycy 3 x 0.5 mm² | 400 mm |
 |
43 | F27358 | Aderendhülse | 0,5 mm² weiß | 3 |
 |
44 | F254436 | Potentiometer | PE 30 AL - LIN A 10 kOhm | 1 |
 |
45 | 109488 | Lüfter | RAH1238S1 | 1 |
 |
46 | F23343 | Kabel | ÖZ-J 3 x 1.0 mm² | 1000 mm |
 |
47 | F27357 | Aderendhülse | 1,0 mm² rot | 2 |
 |
48 | F27686 | Quetschkabelschuh | 620/4, rot, isoliert | 1 |
 |
49 | 110285 | Blech | 424 x 294 x 13,5 x 0,5 | 1 |
 |
50 | 110284 | Blech | 294 x 191 x 97 x 0,5 | 1 |
 |
51 | 110283 | Blech | 203 x 60,4 x 5 x 0,5 | 1 |
|
52 | F20258 | U-Scheibe | DIN125 A 6,4 | 6 |
 |
53 | F250798 | Sechskantmutter | DIN985 M 6 | 5 |
 |
54 | F26993 | Sechskantschraube | DIN933 M 5 x 10 | 2 |
|
55 | F21028 | Sechskantmutter | DIN934 M 5 | 2 |
|
56 | F27693 | U-Scheibe | DIN125 A 10,5 | 4 |
 |
57 | F144446 | Dichtband | 50 mm Armaflex | 500 mm |
|
58 | F28732 | Zahnscheibe | DIN6797-A ø 6,4 | 1 |
|
59 | F24031 | Federring | DIN127 B 6 | 1 |
|
60 | F20203 | Sechskantmutter | DIN934 M 6 | 1 |
