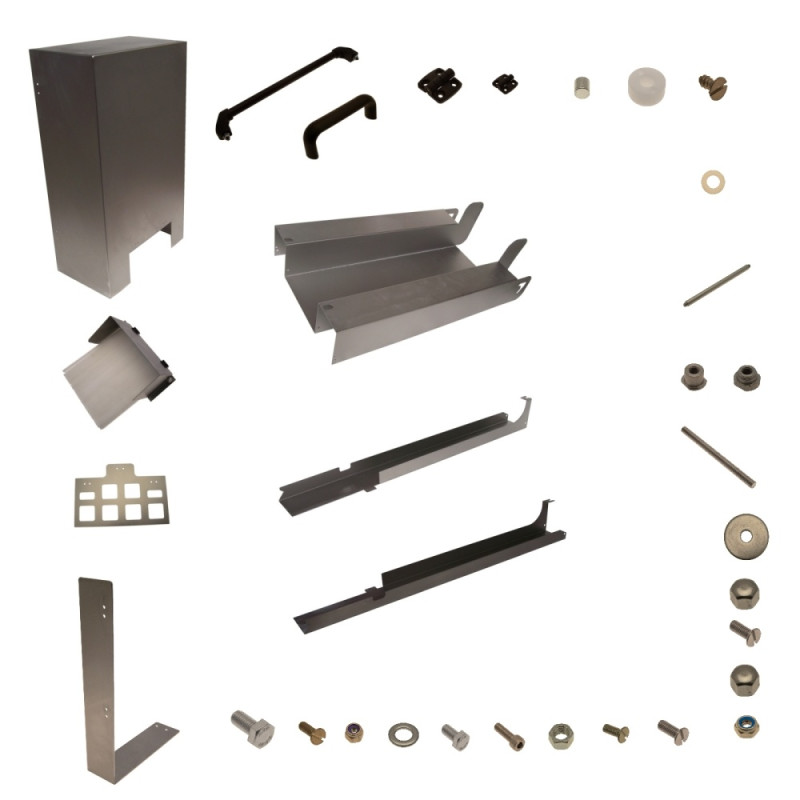

Protective Device Assembly IR17 No. 235 and Higher
| Pos No. | Part No. | Description | Add Info | Required | |
 |
1 | 109166 | Haube | 926,2 x 499 x 254,5 x 1,5 | 1 |
 |
2 | 108914 | Haube | 813,3 x 487 x 262,6 x 1,5 | 1 |
 |
3 | 109088 | Haube | IR 17 | 1 |
 |
4 | 109167 | Profil | 255 x 178 x 1,5 | 1 |
 |
5 | F20426 | Magnet | Ø 10 x 10 | 1 |
 |
6 | 109412 | Aufnahme | Ø 25 x 15 | 1 |
 |
7 | 109407 | Senkschraube | DIN7972 3,9 x 9,5 | 2 |
 |
8 | 109053 | Scharnier | 100-3-1 | 4 |
 |
9 | F249012 | Bügelgriff | 168 mm aus PA 6 schwarz | 1 |
 |
10 | 109287 | Anschlag | Ø 20 x 12 | 2 |
 |
11 | 109421 | Gewindestange | M 8 x 104 | 2 |
 |
12 | 109288 | Anschlag | Ø 20 x 12 | 2 |
 |
13 | 109341 | Scheibe | Ø 8,3 x Ø 15 x 1 | 6 |
 |
14 | 109340 | Bolzen | Ø 8 x 127 | 2 |
 |
15 | 108913 | Fuß | 1118 x 141 x 110 x 1,5 | 1 |
 |
16 | 109337 | Fuß | 1118 x 141 x 110 x 1,5 | 1 |
 |
17 | F20810 | Hutmutter | DIN917 M 6 | 4 |
 |
18 | F20267 | Sechskantschraube | DIN933 M 8 x 10 | 2 |
 |
19 | 110212 | Verstärkung | 379 x 255 x 70 x 2,5 | 1 |
 |
20 | F20884 | Senkschraube | DIN963 M 4 x 12 | 8 |
 |
21 | F250796 | Sechskantmutter | DIN985 M 4 | 16 |
 |
22 | F20258 | U-Scheibe | DIN125 A 6,4 | 6 |
|
23 | F21047 | Sechskantschraube | DIN933 M 6 x 12 | 2 |
 |
24 | 109344 | Bügelgriff | Einbaumaß 400mm | 1 |
 |
25 | 109165 | Scharnier | 100-3-2 | 2 |
 |
26 | F22621 | Zylinderschraube | DIN912 M 8 x 25 | 2 |
 |
27 | F23418 | Scheibe | Ø 8,5 x Ø 35 x 3 | 2 |
 |
28 | F20259 | Sechskantmutter | DIN934 M 8 | 2 |
 |
29 | F25828 | Senkschraube | DIN963 M 4 x 10 | 8 |
 |
30 | F253314 | Senkschraube | DIN963 M 6 x 14 | 6 |
 |
31 | F250798 | Sechskantmutter | DIN985 M 6 | 8 |
|
32 | F20134 | Hutmutter | DIN917 M 8 | 2 |
|
33 | F20264 | Senkschraube | DIN963 M 6 x 16 | 2 |
