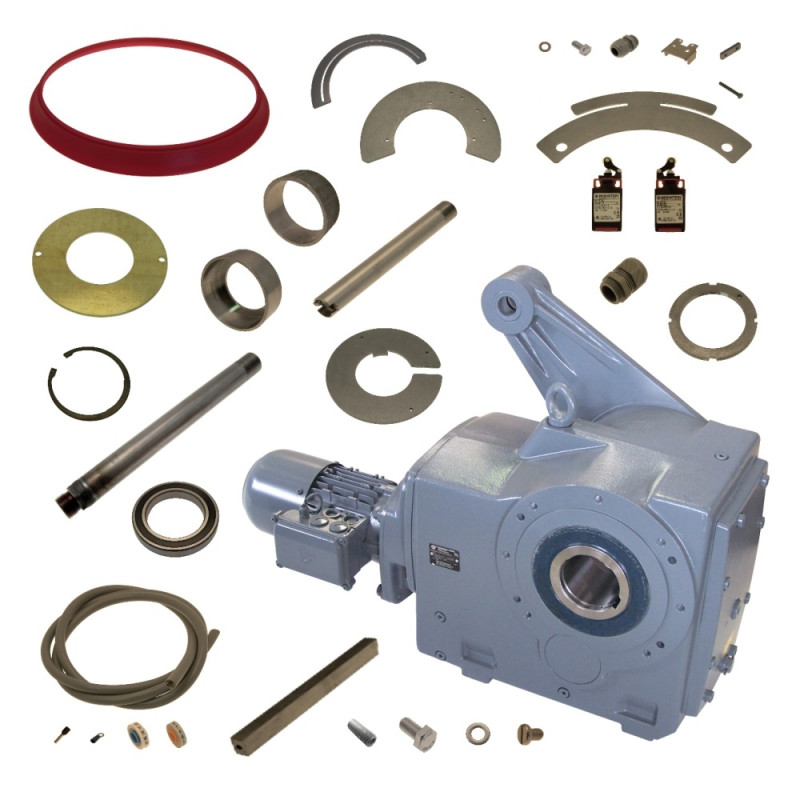

Trommelschwenkung Assembly
| Pos. No. | Part No. | Description | Add. Info | Required | ||
|---|---|---|---|---|---|---|
 |
1 | 108075 | Ring | Ø 280 x Ø 140,2 x 5 | 1 | |
 |
2 | 108021 | Rillenkugellager | 6024 2RS R | 2 | |
 |
3 | 107133 | Sicherungsring | DIN472 ø 180 x 4 | 2 | |
 |
4 | 108069 | Buchse | Ø 130 x Ø 120 x 55 | 1 | |
 |
5 | 108070 | Buchse | Ø 130 x Ø 90 x 47 | 1 | |
 |
6 | 107134 | Abstreifer | Ø 500 x Ø440 x 35 | 1 | |
 |
7 | 107599 | Mutter | M 90 x 1,5 x Ø 120 x 8 | 2 | |
 |
8 | F246015 | Signal Plate | Ø 135 x Ø 260 x 5 | 1 | |
 |
9 | 107790 | Blech | 173,6 x 242,2 x 5 | 1 | |
 |
10 | 108077 | Blech | Ø 185 x 5 | 1 | |
 |
11 | F26993 | Sechskantschraube | DIN933 M 5 x 10 | 2 | |
 |
12 | F21045 | Washer | DIN125 A 5,3 | 2 | |
 |
13 | F27886 | Zylinderschraube | DIN84 M 5 x 8 | 2 | |
 |
14 | 108339 | Endschalterhalterung | MGR 900 | 1 | |
 |
15 | F25432 | Gewindestift | DIN914 M 6 x 10 | 1 | |
 |
16 | F246168 | Paßfeder | 25 x 13 x 185 | 1 | |
 |
17 | 107915 | Rohr | Ø 14 x 2,5 x 120 | 1 | |
 |
18 | 108176 | Vakuumrohr | MGR 400 | 1 | |
 |
19 | F245140 | Getriebemotor + Bremse | SK9053.1AZD-80 S/4 BRE10 | 1 | |
 |
20 | F29057 | Cable gland | M 25 x 1.5 | 2 | |
 |
21 | 108294 | Kabel für Behälterschwenken | MGR 400/900/1500 | 1 | |
 |
22 | F27332 | Litz 1.5mm² | H07V-K 1,5 mm² sw | 0,14 | |
 |
23 | 108268 | Kabel für Grenztaster B1 | MGR 400/900 | 1 | |
 |
24 | 108269 | Kabel für Grenztaster B2 | MGR 400/900 | 1 | |
 |
25 | 108295 | Kabel für Bremsgleichrichter | MGR 400/900 | 1 | |
 |
26 | F27630 | Widerstandsthermometer 300/600 | PT 100 K9 D=8 | 1 |
