Deckelgetriebe Assembly - MGR 400 No. 8 and higher

Type: 107969
Ships from: FOB Brampton Canada
U/M: Each
Stock: On Order
CM: 2485

* Deckelgetriebe Assembly MGR 400 No. 8 and higher:

CM Machine Services Ltd. Product Information

To make Purchase Call 905-793-3994 or Email sales@cmmachineservices.net Prices are subject to change without notice.

Deckelgetriebe Assembly - MGR 400 No. 8 and higher

Type: 107969
Location: FOB Brampton Canada
U/M: Each
Stock: On Order
CM Product Code: 2485

* Deckelgetriebe Assembly MGR 400 No. 8 and higher:
--107732 Winkel
--107337 Welle
--107336 Welle
--105240 Bolzen
--107335 Ring
--105241 Bolzen
--F27800 Scheibe
--F27693 U-Scheibe
--F26379 Spring lock washer
--F22138 Sechskantschraube
--F22141 Zylinderschraube
--107981 Arm
--107982 Arm
--F22133 Bolzen
--F22130 Abdeckung
--107733 Winkel
--F26651 Dichtung
--106919 Getriebemotor
--F20948 Cable gland
--F29058 Cable gland
--108293 Kabel für Deckelantrieb
--108351 Kabel für Endschalter Deckel

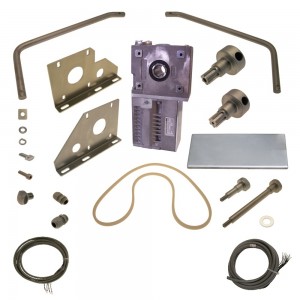

Deckelgetriebe Assembly

Pos. No.	Part No.	Description	Add. Info	Required
1	107732	Winkel	295 x 184,3 x 5	1
2	107337	Welle	Ø 100 x 152	1
3	107336	Welle	Ø 100 x 152	1
4	105240	Bolzen	Ø 35 x 85	1
5	107335	Ring	Ø 95 x Ø 50,3 x 5	2
6	105241	Bolzen	Ø 35 x 189	1
7	F27800	Scheibe	Ø 11 x 30 x 25 x 4	6
8	F27693	U-Scheibe	DIN125 A 10,5	8
9	F26379	Spring lock washer	DIN127 B 10	14
10	F22138	Sechskantschraube	DIN933 M10 x 25	8
11	F22141	Zylinderschraube	DIN912 M10 x 25	6
12	107981	Arm	Ø 30 x 856 roh	1
13	107982	Arm	Ø 30 x 856 roh	1
14	F22133	Bolzen	Ø 28 x 27,5	2
15	F22130	Abdeckung	445 x 196 x 20 x 3	1
16	107733	Winkel	295 x 184,3 x 5	1
17	F26651	Dichtung	13 x 17 x 2700 roh	1
18	106919	Getriebemotor	STSG 029-02/000	1
19	F20948	Cable gland	M 16 x 1.5	1
20	F29058	Cable gland	M 20 x 1.5	1
21	108293	Kabel für Deckelantrieb	MGR 400/900	1
22	108351	Kabel für Endschalter Deckel	MGR 400/900	1
