Hopper Exploded View

Type: F42267
Ships from: FOB Brampton Canada
U/M: Each
Stock: On Order
CM: 726
Note: Shipping to be Determined.

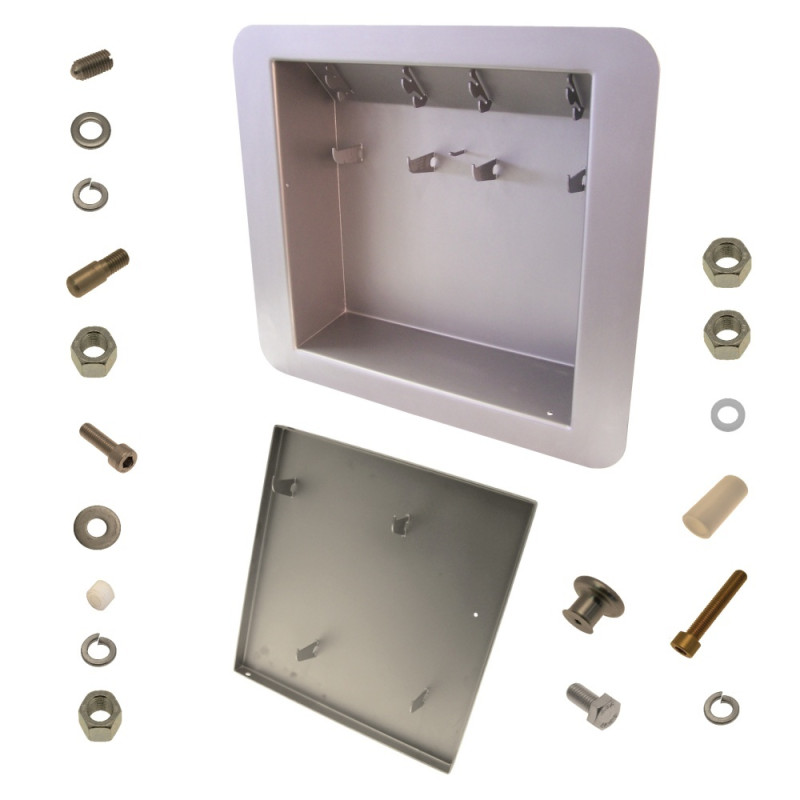

* Hopper exploded view SR2-Turbo No. 74 and higher:

  Pos. No.  Part No.  Description  Add. Info  Required
1 103579 Hopper SR 2 Turbo 1
2 105968 Pressure piece 03011-12 1
3 F20258 Washer DIN125 A 6,4 1
4 F24031 Spring lock washer DIN127 B 6 2
5 F21450 Bolt Ø 10 x 30 3
6 F20203 Hexagonal nut DIN934 M 6 1
7 F20130 Cylinder head screw DIN912 M 6 x 20 1
8 F26600 Scheibe Ø 8,5 x Ø 20 x 2 3
9 105969 Bushing Ø 7 x Ø 12 x 8 1
10 F21260 Federring DIN127 B 8 3
11 F20259 Sechskantmutter DIN934 M 8 3
