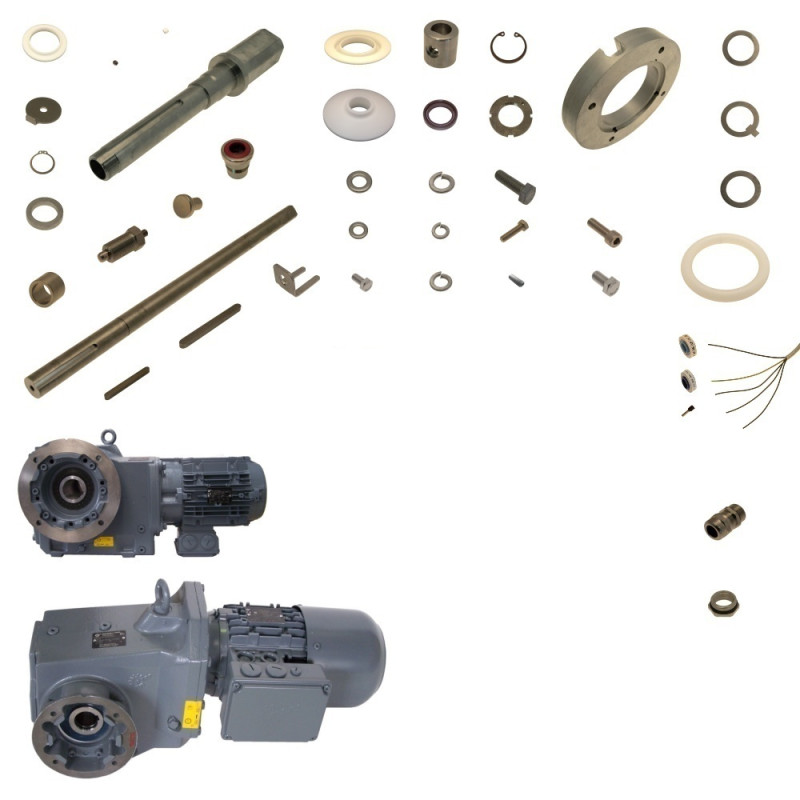

Mischsystem Assembly - MGR 400 No. 12 and higher

Type: 107968_1
Ships from: FOB Brampton Canada
U/M: Each
Stock: On Order
CM: 2540

Note: Shipping to be determined

* Mischsystem Assembly MGR 400 No. 12 and higher:

CM Machine Services Ltd. Product Information

To make Purchase Call 905-793-3994 or Email sales@cmmachineservices.net Prices are subject to change without notice.

Mischsystem Assembly - MGR 400 No. 12 and higher

Type: 107968_1
Location: FOB Brampton Canada
U/M: Each
Stock: On Order
CM Product Code: 2540

Note: Shipping to be determined

* Mischsystem Assembly MGR 400 No. 12 and higher:
--107927 Flansch
--108154 Antriebswelle
--107923 Flansch
--107926 Buchse
--107925 Buchse
--F25062 Radial-Wellendichtring
--F23221 Sicherungsring
--107930 Flansch
--107931 Mutter
--107933 Ring
--107934 Schaltfahne
--107929 Ring
--107936 Welle
--107935 Schaltfahne
--F20263 Sicherungsring
--107932 Ring
--F20202 U-Scheibe
--F20210 Federring
--F20230 Sechskantschraube
--F21042 Sechskantschraube
--F22888 U-Scheibe
--F21260 Federring
--F20449 Sechskantschraube
--F20449 Sechskantschraube
--F27479 Zylinderschraube
--108143 Buchse
--F445613 Rastbolzen
--F245615 Pilzknopf
--108159 Winkel
--108157 Paßfeder
--F26379 Spring lock washer
--F28009 Paßfeder
--F25432 Gewindestift
--F22138 Sechskantschraube
--108182 Dichtung
--107617 Getriebemotor
--107618 Getriebemotor + Bremse
--104154 Reduzierung
--104152 Kabelverschraubung
--107817 Initiator
--108257 Kabel zu Initiator
--108278 Kabel für Bremsgleichrichter
--F27081 Initiator

Mischsystem Assembly

Pos. No.	Part No.	Description	Add. Info	Required
1	107927	Flansch	Ø 60,2 x Ø 90 x 10	1
2	108154	Antriebswelle	MGR 400	1
3	107923	Flansch	Ø 90 x Ø 180 x 20	1
4	107926	Buchse	Ø 35 x Ø 120 x 30	1
5	107925	Buchse	Ø 30 x Ø 60 x 70	1
6	F25062	Radial-Wellendichtring	Ø 60 x Ø 80 x 7	3
7	F23221	Sicherungsring	DIN472 Ø 80 x 2,5	1
8	107930	Flansch	Ø 110 x Ø 200 x 30	1
9	107931	Mutter	M 48 x 1,5 x Ø 80 x 8	2
10	107933	Ring	Ø 50,2 x Ø 70 x 3	1
11	107934	Schaltfahne	Ø 50,3 x Ø 70 x 5	1
12	107929	Ring	Ø 50,4 x Ø 70 x 10	1
13	107936	Welle	Ø 35 x 787	1
14	107935	Schaltfahne	Ø 10,5 x Ø 50 x 5	1
15	F20263	Sicherungsring	DIN471 Ø 35 x 1,5	1
16	107932	Ring	Ø 35,4 x Ø 50 x 10	1
17	F20202	U-Scheibe	DIN125 A 13	4
18	F20210	Federring	DIN127 A 12	4
19	F20230	Sechskantschraube	DIN933 M12 x 40	2
20	F21042	Sechskantschraube	DIN933 M12 x 30	2
21	F22888	U-Scheibe	DIN125 A 8,4	4
22	F21260	Federring	DIN127 B 8	5
23	F20449	Sechskantschraube	DIN933 M 8 x 30	4
24	F27479	Zylinderschraube	DIN912 M10 x 35	4
25	108143	Buchse	Ø 21 x Ø 28 x 22	1
26	F445613	Rastbolzen	GN 617-10-G-NI	1
27	F245615	Pilzknopf	K3025 308 M8 VA	1
28	F22449	Sechskantschraube	DIN933 M 8 x 20	1
29	108159	Winkel	28,8 x 22,5 x 21,6 x 2	1
30	108157	Paßfeder	A 14 x 9 x 150	1
31	F26379	Spring lock washer	DIN127 B 10	1
32	F28009	Paßfeder	A 10 x 8 x 100	1
33	F25432	Gewindestift	DIN914 M 6 x 10	1
34	F22138	Sechskantschraube	DIN933 M10 x 25	1
35	108182	Dichtung	Ø 128 x 96 x 16	1
36	107617	Getriebemotor	SK9032.1AF-100L/4 TF OL/H	1
37	107618	Getriebemotor + Bremse	SK92672AF-80L/6 BRE10 RG TF	1
38	104154	Reduzierung	MS-Reduktion M25/M20x1,5	2
39	104152	Kabelverschraubung	PERFECT-KV-EMV M20x1,5	2
40	107817	Initiator	IFRM 08P13G1/S35L	1
41	108257	Kabel zu Initiator	PVC-OB 3 x 0,25mm²	1
42	108278	Kabel für Bremsgleichrichter	MGR 400/900	1
43	F27081	Initiator	KIN-M12PS/004 KL6	1
