Mischsystem Assembly - MGR 500 No.1 and higher

Type: 107968et
Ships from: FOB Brampton Canada
U/M: Each
Stock: On Order
CM: 2565

* Mischsystem Assembly MGR 500 No.1 and higher:

CM Machine Services Ltd. Product Information

To make Purchase Call 905-793-3994 or Email sales@cmmachineservices.net Prices are subject to change without notice.

Mischsystem Assembly - MGR 500 No.1 and higher

Type: 107968et
Location: FOB Brampton Canada
U/M: Each
Stock: On Order
CM Product Code: 2565

* Mischsystem Assembly MGR 500 No.1 and higher:
--108154 Antriebswelle
--109534 Blindstopfen
--108182 Dichtung
--F26379 Federring
--F21260 Federring
--F20210 Federring
--107930 Flansch
--110723 Polterabstreifarm
--110724 Mengarm
--107923 Flansch
--107927 Flansch
--107617 Getriebemotor
--104377 Kabel
--F27734 Aderendhülse
--F27682 Quetschkabelschuh
--107618 Getriebemotor + Bremse
--F27759 Kabel
--F27324 Aderendhülse
--F27324 Aderendhülse
--F27686 Quetschkabelschuh
--F27687 Quetschkabelschuh
--F27425 Kabel
--F25432 Gewindestift
--F29057 Kabelverschraubung
--104152 Kabelverschraubung
--107931 Mutter
--F28009 Paßfeder
--108157 Paßfeder
--F25062 Radial-Wellendichtring
--104153 Reduzierung
--104154 Reduzierung
--107932 Ring
--107929 Ring
--107935 Scheibe
--F22138 Sechskantschraube
--F20449 Sechskantschraube
--F20230 Sechskantschraube
--F20263 Sicherungsring
--F23221 Sicherungsring
--F22888 U-Scheibe
--F20202 U-Scheibe
--107936 Welle
--F27479 Zylinderschraube

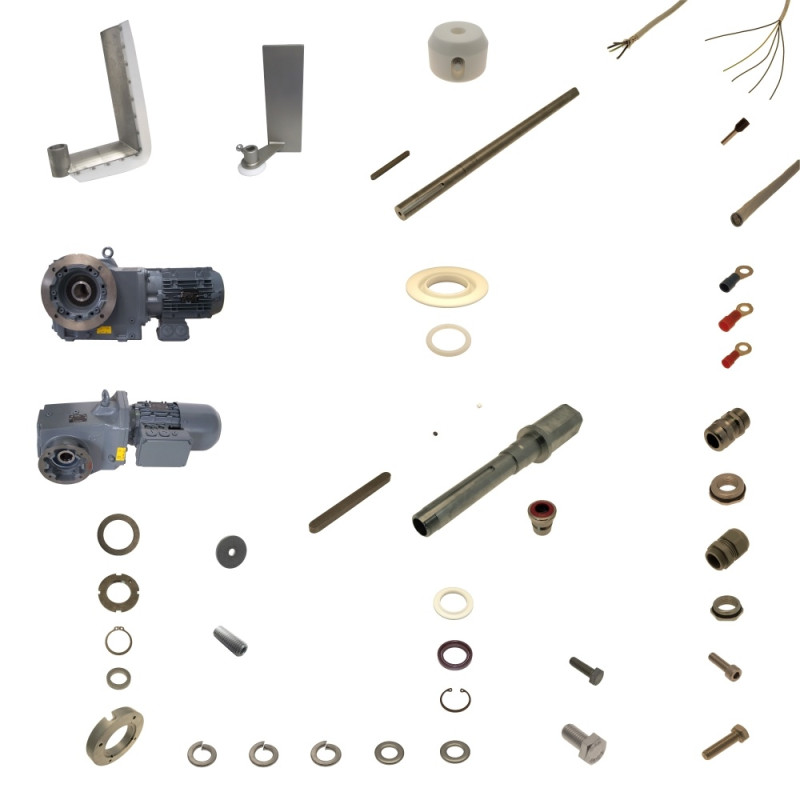

Mischsystem Assembly

Pos. No.	Part No.	Description	Add. Info	Required
1	108154	Antriebswelle	MGR 400	1
2	109534	Blindstopfen	MGR 400	1
3	108182	Dichtung	Ø 128 x 96 x 16	1
4	F26379	Federring	DIN127 B 10	1
5	F21260	Federring	DIN128 A 8	4
6	F20210	Federring	DIN127 B 12	4
7	107930	Flansch	Ø 110 x Ø 200 x 30	1
8	110723	Polterabstreifarm	MGR 500	1
9	110724	Mengarm	MGR 500	1
10	107923	Flansch	Ø 90 x Ø 180 x 20	1
11	107927	Flansch	Ø 60,2 x Ø 90 x 10	1
12	107617	Getriebemotor	SK9032.1AF-100L/4 TF OL/H	1
13	104377	Kabel	F-CY-JZ 4 x 2,5 mm²	5800
14	F27734	Aderendhülse	2,5 mm² blau	4
15	F27682	Quetschkabelschuh	630/5, blau, isoliert	4
16	107618	Getriebemotor + Bremse	SK92672AF-80L/6 BRE10 RG TF	1
17	F27759	Kabel	ÖCYZ-J 4 x 1.5 mm²	6300
18	F27324	Aderendhülse	1,5 mm² schwarz	4
19	F27686	Quetschkabelschuh	620/4, rot, isoliert	3
20	F27687	Quetschkabelschuh	620/5, rot, isoliert	1
21	F27425	Kabel	ÖZ-J 5 x 1.5 mm²	4860
22	F27324	Aderendhülse	1,5 mm² schwarz	9
23	F25432	Gewindestift	DIN914 M 6 x 10	1
24	F29057	Kabelverschraubung	M 25 x 1,5	1
25	104152	Kabelverschraubung	PERFECT-KV-EMV M20x1,5	2
26	107931	Mutter	M 48 x 1,5 x Ø 80 x 8	2
27	F28009	Paßfeder	A 10 x 8 x 100	1
28	108157	Paßfeder	AB 14 x 9 x 155	1
29	F25062	Radial-Wellendichtring	Ø 60 x Ø 80 x 7	3
30	104153	Reduzierung	MS-Reduktion M32/M20x1,5	1
31	104154	Reduzierung	MS-Reduktion M25/M20x1,5	1
32	107932	Ring	Ø 35,4 x Ø 50 x 10	1
33	107929	Ring	Ø 50,4 x Ø 70 x 10	2
34	107935	Scheibe	Ø 50 x 5	1
35	F22138	Sechskantschraube	DIN933 M 10 x 25	1
36	F20449	Sechskantschraube	DIN933 M 8 x 30	4
37	F20230	Sechskantschraube	DIN933 M 12 x 40	4
38	F20263	Sicherungsring	DIN471 Ø 35 x 1,5	1
39	F23221	Sicherungsring	DIN472 Ø 80 x 2,5	1
40	F22888	U-Scheibe	DIN125 A 8,4	4
41	F20202	U-Scheibe	DIN125 A 13	4
42	107936	Welle	Ø 35 x 787	1
43	F27479	Zylinderschraube	DIN912 M 10 x 35	4
