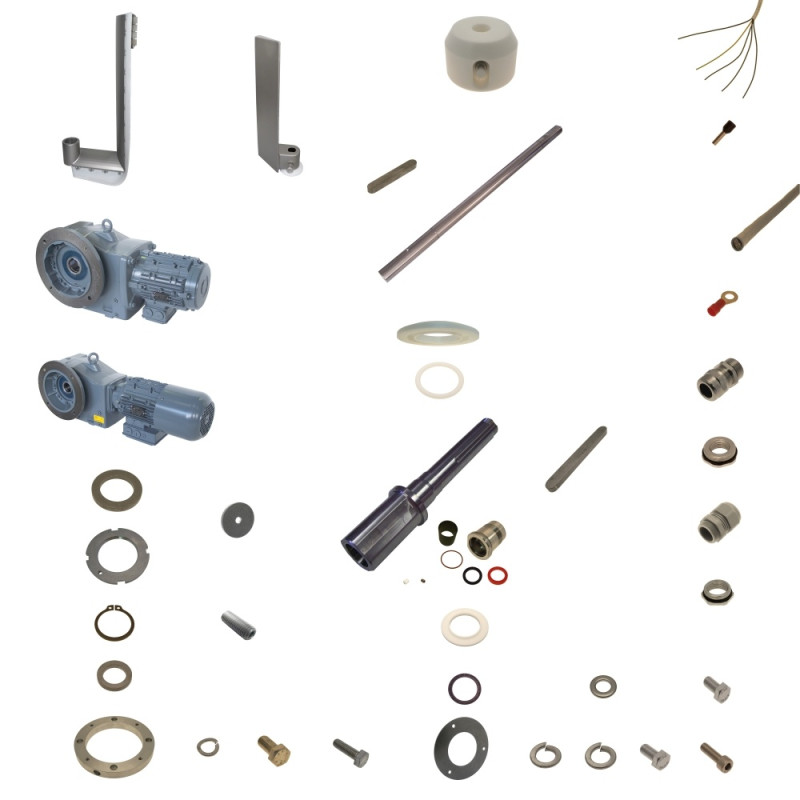

Mischsystem Assembly - MGR 900 no. 131 and higher

Type: 107988et
Ships from: FOB Brampton Canada
U/M: Each
Stock: On Order
CM: 2645

* Mischsystem Assembly MGR 900 no. 131 and higher:

CM Machine Services Ltd. Product Information

To make Purchase Call 905-793-3994 or Email [email protected] Prices are subject to change without notice.

Mischsystem Assembly - MGR 900 no. 131 and higher

Type: 107988et
Location: FOB Brampton Canada
U/M: Each
Stock: On Order
CM Product Code: 2645

* Mischsystem Assembly MGR 900 no. 131 and higher:
--108191 Antriebswelle
--108087 Flansch
--F25281 Radial-Wellendichtring
--109535 Blindstopfen
--108088 Ring
--108081 Mutter
--F25432 Gewindestift
--108066 Flansch
--F24015 Federring
--F23697 Sechskantschraube
--F20230 Sechskantschraube
--F20210 Federring
--108079 Welle
--F25489 Sicherungsring
--107987 Ring
--108090 Scheibe
--F26379 Federring
--F22138 Sechskantschraube
--108083 Flansch
--F24721 Paßfeder
--108193 Paßfeder
--108340 Dichtung
--F21756 Zylinderschraube
--110470 Scheibe
--F20258 U-Scheibe
--F21047 Sechskantschraube
--111555 Mengarm
--108422 Polterabstreifarm
--108015 Getriebemotor
--F27759 Kabel
--F27324 Aderendhülse
--F27687 Quetschkabelschuh
--108016 Getriebemotor + Bremse
--F27759 Kabel
--F27324 Aderendhülse
--F27687 Quetschkabelschuh
--F27425 Kabel
--F27324 Aderendhülse
--104154 Reduzierung
--104152 Kabelverschraubung
--104152 Kabelverschraubung
--F29057 Kabelverschraubung

Mischsystem Assembly

Pos. No.	Part No.	Description	Add. Info	Required
1	108191	Antriebswelle	MGR 900	1
2	108087	Flansch	Ø 70,2 x Ø 110 x 10	1
3	F25281	Radial-Wellendichtring	Ø 70 x Ø 90 x 7	3
4	109535	Blindstopfen	MGR 900	1
5	108088	Ring	Ø 60,2 x Ø 90 x 10	2
6	108081	Mutter	M 58 x 1,5 x Ø 90 x 8	2
7	F25432	Gewindestift	DIN914 M 6 x 10	1
8	108066	Flansch	Ø 180 x Ø 250 x 30	1
9	F24015	Federring	DIN127 B 16	4
10	F23697	Sechskantschraube	DIN933 M 16 x 35	4
11	F20230	Sechskantschraube	DIN933 M 12 x 40	4
12	F20210	Federring	DIN127 B 12	4
13	108079	Welle	Ø 40 x 883	1
14	F25489	Sicherungsring	DIN471 Ø 40 x 1,75	1
15	107987	Ring	Ø 40,1 x Ø 60 x 10	1
16	108090	Scheibe	Ø 55 x 5	1
17	F26379	Federring	DIN127 B 10	1
18	F22138	Sechskantschraube	DIN933 M 10 x 25	1
19	108083	Flansch	Ø 110 x Ø 200 x 18	1
20	F24721	Paßfeder	B 12 x 8 x 160	1
21	108193	Paßfeder	B 18 x 11 x 210	1
22	108340	Dichtung	Ø 152 x Ø 120 x Ø 16	1
23	F21756	Zylinderschraube	DIN912 M 12 x 35	4
24	110470	Scheibe	Ø 75 x Ø 140 x 2	1
25	F20258	U-Scheibe	DIN125 A 6,4	3
26	F21047	Sechskantschraube	DIN933 M 6 x 12	3
27	111555	Mengarm	MGR 900	1
28	108422	Polterabstreifarm	MGR 900	1
29	108015	Getriebemotor	SK9042.1AF-112M/4 TF OL/H	1
30	F27759	Kabel	F-CY-JZ 4 x 2,5 mm²	5600
31	F27324	Aderendhülse	1,5 mm² schwarz	4
32	F27687	Quetschkabelschuh	620/5, rot, isoliert	4
33	108016	Getriebemotor + Bremse	SK9022.1AF-90S/4 BRE10 RG TF	1
34	F27759	Kabel	F-CY-JZ 4 x 2,5 mm²	4600
35	F27324	Aderendhülse	1,5 mm² schwarz	4
36	F27687	Quetschkabelschuh	620/5, rot, isoliert	4
37	F27425	Kabel	ÖZ-J 5 x 1.5 mm²	5600
38	F27324	Aderendhülse	1,5 mm² schwarz	9
39	104154	Reduzierung	MS-Reduktion M25/M20x1,5	1
40	104153	Reduzierung	MS-Reduktion M32/M20x1,5	1
41	104152	Kabelverschraubung	PERFECT-KV-EMV M20x1,5	2
42	F29057	Kabelverschraubung	M 25 x 1,5	1
