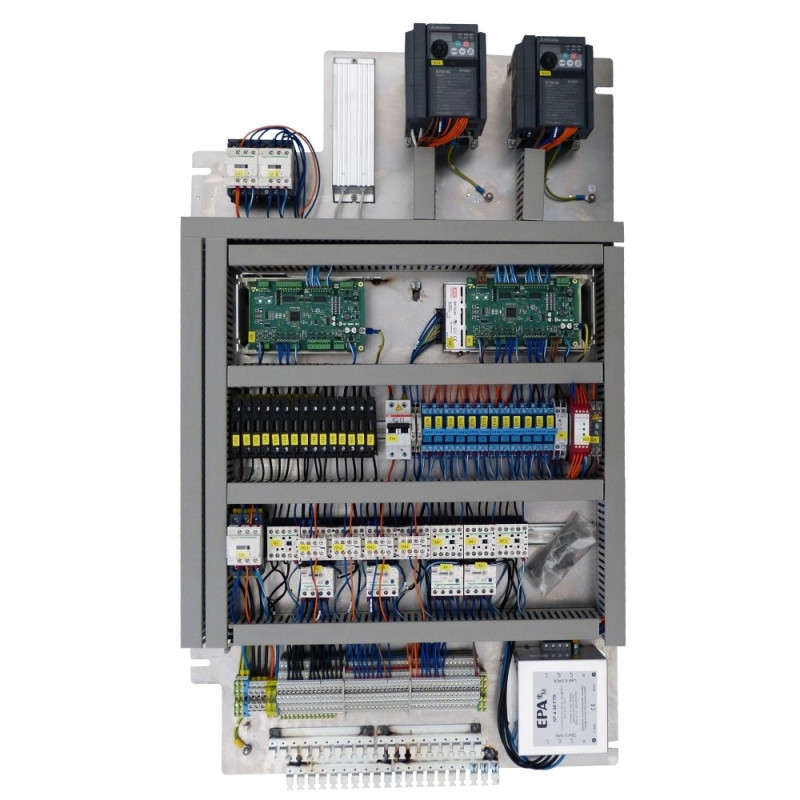

Montageplatte Assembly

Type: 111199
Brand: Ruhle
Location: FOB Brampton Canada
U/M: Each
Stock: On Order
CM Product Code: 2591
* Montageplatte Assembly MGR 500 No.1 and higher:

  Pos. No.  Part No.  Description  Add. Info  Required
1 110727 Montageplatte MPR 500/900 MGR 500 1
2 F28732 Zahnscheibe DIN6797-A ø 6,4 1
3 F20258 U-Scheibe DIN125 A 6,4 1
4 F24031 Federring DIN127 B 6 1
5 F20203 Sechskantmutter DIN934 M 6 1
6 F28731 Kabelkanal 80 x 30 x 2000 520
7 F28731 Kabelkanal 80 x 30 x 2000 560
8 F28731 Kabelkanal 80 x 30 x 2000 620
9 F28731 Kabelkanal 80 x 30 x 2000 1000
10 F27066 Sicherungsklemme schwarz 6,4 x 32 mm 15
11 F27067 Abschlussplatte schwarz FEM 13U 1
12 F28278 Endklammer BNK - BADL 1
13 F148541 Aufkleber BMK02 4
14 F247557 Bremswiderstand FR-ABR-H3.7K 1
15 110279 Halter 80 x 37,5 x 215 x 2,5 1
16 102242 Klemmbügel 4 - 13,5mm 4
17 111332 Programmierter FU FR-D740-080 SC-EC 1
18 110568 Programmierter FU FR-D740-022 SC-EC 1
19 111303 Litzenkabelsatz MGR 500 1
20 F27057 Phasenfolgerelais IK 9179.11 1
21 F22283 Motorschutzrelais 1,8 - 2,6A LR 2-K0308 2
22 F20912 Motorschutzrelais 1,2 - 1,8A LR 2-K0307 2
23 106533 I/O - Platine 16DI/16DO/2AI/2AO/PT100 I 2
24 104082 BUS-Kabel CAN-BUS Unitronik BUS CAN UL/CSA 3550
25 F27358 Aderendhülse 0,5 mm² weiß 2
26 F249129 SUB-D Gehäuse SUB-D, 9-polig 1
27 F249013 SUB-D Buchsenleiste SUB-D, 9-polig 1
28 F247636 Widerstand 120 Ohm / 1 W 1
29 104082 BUS-Kabel CAN-BUS Unitronik BUS CAN UL/CSA 500
30 F27358 Aderendhülse 0,5 mm² weiß 4
31 F41540 Relais 1 We / 24 VDC / 10A 12
32 104980 Leistungsschütz 24VDC LC1 D38 BD 1
33 F20916 Wendeschütz 24VDC LP2 K0910 BD3 2
34 106925 Hilfsschalterblock LA1 KN22 4
35 F257515 Wendeschütz 24VDC LC2 D18 BD 1
36 F27091 Leistungsschütz 24VDC LP1 K0910 BD3 4
37 108013 Netzfilter 36A EPA NF-4-36-FTR 1
38 F27618 Platinenhalter 208000 032 2
39 109047 Klemmleiste MGR 400/900/1500 1
40 104292 Trenn-Grund-Sicherungsklemme 5,0 x 20 mm 2
41 104293 Sicherungstrennhebel THSI 5x20 GL250 2
42 110837 Abschlussplatte grau APFN 4 D2/2 1
43 106695 Not-Halt-Sicherheitsrelais SCR 4-W22-3.5-D 1
44 F248631 Netzteil 230VAC/24VDC SP75-24 1
45 108706 Sicherungsautomat 6A, 1-polig, +N 1
46 F27072 Zeitrelais CT-ARE 1
47 105013 Sicherung 10,0 AT 6,3 x 32 mm 9
48 F27064 Sicherung 3,15 AT 5,0 x 20 mm 4
49 F28281 Sicherung 20,0 AT 6,3 x 32 mm 3
50 F28198 Sicherung 16,0 AT 6,3 x 32 mm 3
