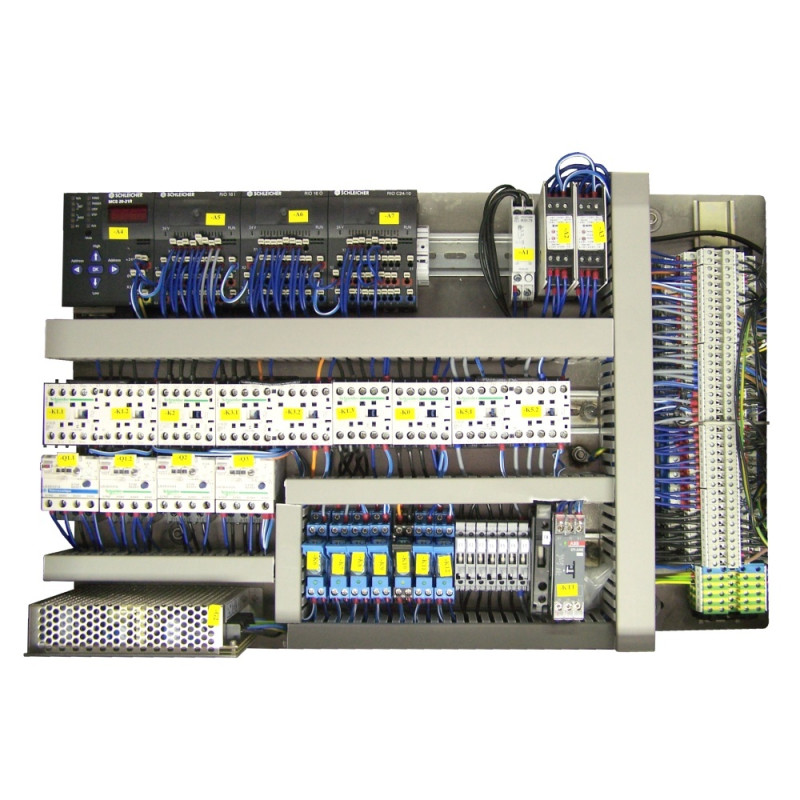

Mounting Plate Exploded View

Mounting Plate Exploded View
Mounting Plate Exploded View
  Pos. No.  Part No.  Description  Add. Info  Required ... Read More

  • Stock: On Order
  • Brand: Ruhle
  • Type: F41492

Available Options

  Pos. No.  Part No.  Description  Add. Info  Required
1 F453869 Mounting plate SR 2 Turbo 1
2 F28732 lock washer DIN6797-A ø 6,4 1
3 F20258 Washer DIN125 A 6,4 1
4 F24031 Spring lock washer DIN127 B 6 1
5 F20203 Hexagonal nut DIN934 M 6 1
6 F27057 Phase sequence relay IK 9179 1
7 F28956 Monitoring unit MÜZ 202/D24-FL 2
8 103663 Programmed PLC-Modul Sr2_V2.0 1
9 F29048 PLC-Module RIO 16I / KE 1
10 F29049 PLC-Module RIO 16O / KE 1
11 F28233 PLC-Module RIO C24-10 1
12 F20723 Fuse terminal grey 5.0 x 20mm 7
13 F27064 Sicherung 3,15 AT 5,0 x 20 mm 8
14 F23890 Fuse 6,3 AT 5,0 x 20 mm 6
15 F27065 Side Plate Grey FEM 8S 1
16 F145711-F1 Beschriftung F 1 1
17 F145711-F2 Beschriftung F 2 1
18 F145711-F3 Beschriftung F 3 1
19 F145711-F4 Beschriftung F 4 1
20 F145711-F5 Beschriftung F 5 1
21 F145711-F6 Beschriftung F 6 1
22 F145711-F7 Beschriftung F 7 1
23 F145711-F8 Beschriftung F 8 1
24 F27066 Sicherungsklemme schwarz 6,4 x 32 mm 1
25 F28281 Fuse 20 AT 6,3 x 32 mm 2
26 F27067 Side Plate Black FEM 13U 1
27 F28410 Power supply 230VAC/24VDC S-60-24 MW 1
28 F28480 Power contactor 24VDC LP1-K0901 BD3 2
29 F20916 turn contactor LP2-KO910 BD3 3
30 F27091 Power contactor 24VDC LP1-K0910 BD3 1
31 F41540 Relay 1 We / 24 VDC / 10A 6
32 F41539 Relay 1 We / 24 VDC / 10A 1
33 F27072 Zeitrelais CT-ARE 1
34 F27077 Motor protect. relay 5.5 -8.0A LR 2-K0314 2
35 F28668 Motor protect relay 0.36-0.54A LR 2-K0304 1
36 F20911 Motor protect. relay 0.8 -1.2A LR 2-K0306 1
37 F27083 Diode 1N5401 2
38 F28735 Klemmleiste SR 2 T 1
39 F28278 End terminal BNK - BADL 2
40 F27772 Cable duct 60 x 20 x 2000 250
41 F27772 Cable duct 60 x 20 x 2000 90
42 F27772 Cable duct 60 x 20 x 2000 180
43 F28731 Kabelkanal 80 x 30 x 2000 365
44 F28731 Kabelkanal 80 x 30 x 2000 430
45 F148541 Sticker BMK02 1
